Производство универсальной подъёмной тележки "Паритет".
Технические характеристики (Телега для ПВХ "Паритет")
Габаритные размеры, мм:
-
ширина: 620
-
высота: 2300
-
толщина: 800
-
Вес: 32 кг.

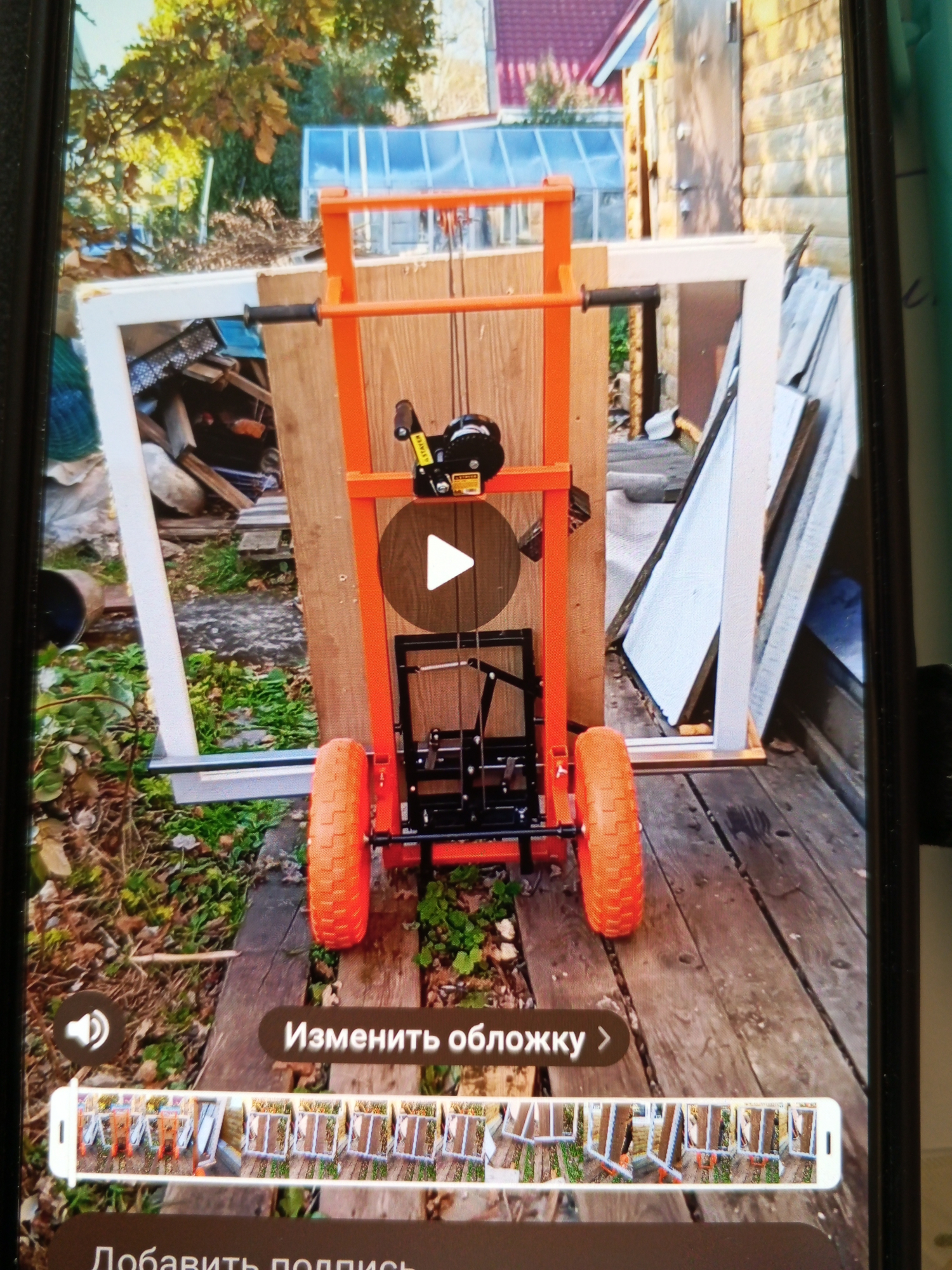

Тележка-подъёмник универсальная ПВХ конструкций № 1 — это профессиональный подъёмник для ПВХ конструкций, созданный специально для обеспечения труда при монтаже ПВХ конструкций. Современные монтажи всё чаще переходят на механизацию процессов, ведь тяжёлый физический труд отнимает много времени и сил. Тележка "Паритет" позволяет без лишних усилий поднимать, транспортировать и устанавливать ПВХ конструкции весом до 300 кг без снятия стеклопакетов и створок, работая двумя человеком там, где раньше требовалось 3–4 человека.
Прочная конструкция, продуманная эргономика и надёжные материалы делают тележку "Паритет" универсальным инструментом для работы на монтаже ПВХ (окон, дверей, сейф-двери, алюминиевых конструкций).
Преимущества тележки "Паритет":
- Колёса одна пара на 360° для перевозки конструкций к месту монтажа, удобно маневрировать между проёмов.
- Колёса вторые с полиуретановым контактным слоем для проведения монтажа ПВХ конструкций и подъёма.
Дополнительные преимущества:
- Колёса с полиуретановым контактным слоем. Подходят для любых поверхностей, включая неровные и грубые. В 3 раза долговечнее обрезиненных моделей.
- Усиленная рама. Конструкция выполнена из профильной трубы с жёсткими направляющими. Сварная комбинированная рама обеспечивает большой запас прочности, не утяжеляя тележку.
- Грузоподъёмность до 300 кг. Заводская лебёдка и система "полиспаст" позволяют поднимать ПВХ окна с минимальным усилием.
- Боковые зажимы с резиновыми накладками. Надёжный захват ПВХ конструкций без повреждений. Подъём возможен на любую высоту низа проёма.
- Регулируемая ширина захвата. Подходит даже для нестандартного размера рамы ПВХ конструкции.
- Комплект вил. Делает тележку многофункциональной: её можно использовать не только для ПВХ, но и для алюминиевых и сейф-дверей, противопожарных конструкций.
- Стабильность конструкции. Распределённая нагрузка и регулировка колёс позволяют фиксировать тележку даже с поднятым грузом.
Почему стоит купить "Паритет"?
- Экономия сил и времени при проведении монтажных работ.
- Минимизация риска травм позвоночника и суставов.
Инструкция проведения монтажных работ по ПВХ конструкций на подъемно-механической тележке «Паритет»
1). Произвести проверку проёмов окна – размеры окна соответствуют проекту, зазоры. Проверка лазерным уровнем.
2). Подписать акт приемки для проведения монтажа окон и других изделий на объекте.
3). Установить защиту снаружи по краю проёма по периметру - профиль (L) или (T) на дюбель пробку Ф – 6х40 и лента металлическая шириной 15мм в рулоне.
4). Перед проведением монтажа -провести установку анкерных пластин (Г)- образных согласно схеме установки. (Г)-образная анкерная пластина служит для разрыва моста холода и безопасности на выпадение рамы при монтаже конструкции.
5). При монтаже ПВХ конструкций стеклопакеты не снимаются с конструкций (рамы), так как подъём конструкции производится универсальной подъёмной тележкой «Паритет» с помощью лебедки.
Перед подъёмом произвести зажим конструкции снизу и вверху специальными зажимами и произвести подъём до определенной высоты нижней части проёма окна.
Подвезти конструкцию к проёму вплотную к стене и производить регулировку конструкции по месту установки. Проверить зазоры - верхнюю и боковые стороны, согласно проекта.
Закрепить верхнюю часть конструкции - анкерная (Г)-образная пластина. Установить распорные закладные по нижней и верхней части конструкции при участии уровня для ровности конструкции по плоскости. Произвести крепление всех анкерных пластин. Провести проверку контрольную между конструкцией и (L) профиля без зазоров и щелей.
Перед монтажом конструкции положить «Джут» по всей длине низа проема окна, приклеить на пену, чтобы убрать мост холода для подоконника и отлива.
6). Произвести утепление конструкции согласно схемы монтажа - пена, вила- терм, пена. С внутренней стороны произвести срезку неровных частей пены и обработкой герметик стиза (Б).
7). Произвести сдачу проёма по акту за подписью работника и приёмщика инженера по качеству.
